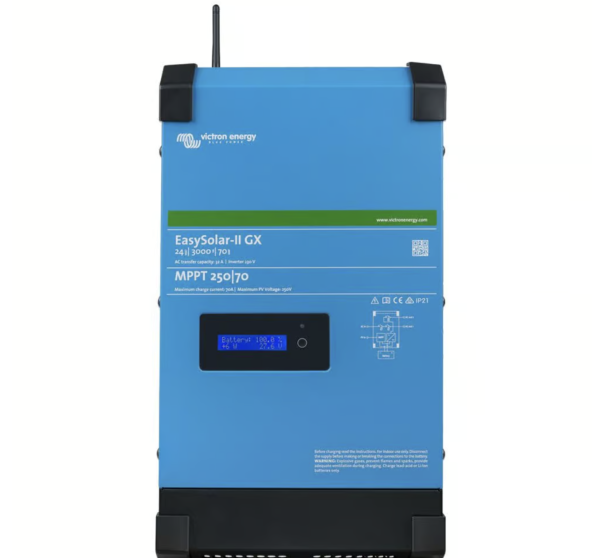

Die Gerätekombination EasySolar-II GX (MPN: PMP242307010) von Victron Energy kombiniert einen leistungsstraken MultiPlus-II-Wechselrichter/Ladegerät, einen SmartSolar MPPT 250/70-Tr Solar-Laderegler und ein GX-Gerät mit 2x 16 Zeichen LCD-Anzeige in einem Gehäuse. Die Komponenten sind bereits vorverkabelt und in einer einzigen Einheit zusammengeführt, um dir vor allem Zeit zu sparen und um alle dazugehörigen Installationsvorgänge zu erleichtern.

Wesentliches über den EasySolar-II GX

• Automatische unterbrechungsfreie Umschaltung
• Zwei Wechselstromausgänge
• Drei-Phasen-Betrieb
• PowerControl
• Power-Assist
• Programmierbares Relais
• Fernsteuerung
• LCD Anzeige
• BMS-Can-Anschlüsse
• Ethernet und WLAN

Funktionsweise in Reihe mit dem Netz

Der EasySolar-II GX nutzt überschüssige PV-Energie, um die Batterien zu laden oder ins Netz einzuspeisen und bei Bedarf entlädt er die Batterien oder bezieht Strom aus dem Netz, um fehlende PV-Energie auszugleichen. Bei einem Stromausfall trennt er die Netzverbindung und versorgt die angeschlossenen Verbraucher weiterhin. Für den Fall, dass bestimmte Lasten bei fehlendem AC-Eingang abgeschaltet werden sollen, kann dies über einen zweiten Ausgang realisiert werden. Diese Lasten werden von den PowerControl- und PowerAssistent-Funktionen überwacht, um den Wechselstrom-Eingang auf ein sicheres Niveau zu begrenzen.

Funktionsweise parallel zum Netz

Der EasySolar-II GX verwendet Informationen von einem optional erhältlichen externen Wechselstromsensor oder einen Stromzähler, um den Eigenverbrauch zu maximieren und im Bedarfsfall die Einspeisung von Strom ins Netz zu regulieren. Im Falle eines Stromausfalls gewährleistet er weiterhin die Versorgung der essentiellen Verbraucher. Ein Stromsensor mit einer Kapazität von 100A und einer Empfindlichkeit von 50mA wird verwendet, um diese Power-Funktionen umzusetzen und den Eigenverbrauch mit externer Strommessung zu optimieren. Der maximale Strom beträgt entweder 50A oder 100A und das Anschlusskabel hat eine Mindestlänge von 1m. Folgende Stromtransformatoren können optional erworben werden:

• Victron Stromtransformator 100A:50mA für MultiPlus-II (1m) Drahtende
• Victron Stromtransformator 100A:50mA für MultiPlus-II (5m) Drahtende
• Victron Stromtransformator 100A:50mA für MultiPlus-II (20m) Drahtende

Drei-Phasen-Betrieb

Das Gerät ist in der Lage, mit anderen Produkten verbunden zu werden und für einen dreiphasigen Ausgang konfiguriert zu werden. Es besteht die Möglichkeit, bis zu 6 Gruppen von dreiphasigen Einheiten parallel zu schalten, um eine Wechselrichterleistung von 45kW/54kVA und eine Ladekapazität von über 600A zur Verfügung zu stellen.

PowerControl – Optimierung der Stromversorgung bei begrenztem Wechselstrom

Der EasySolar-II GX verfügt über die Fähigkeit, einen äußerst hohen Ladestrom zu bewältigen. Dies stellt eine erhebliche Beanspruchung für den Wechselstromeingang dar. Deshalb ermöglicht das Produkt die Einstellung eines maximalen Strompegels. Auf diese Weise berücksichtigt es die Bedürfnisse anderer strombetriebener Geräte und verwendet ausschließlich den verbliebenden Stromüberschuss für den Ladevorgang.

PowerAssist – Erweiterter Einsatz von Generator- oder Landstrom

Diese Erweiterung bereichert das Konzept von PowerControl um eine zusätzliche Dimension, wodurch das Produkt in der Lage ist, die Leistungsfähigkeit der alternativen Stromquelle zu ergänzen. Im Falle eines häufig nur kurzzeitig benötigten Spitzenstroms gewährleistet das Produkt eine sofortige Kompensation durch die Batterieleistung, falls die AC-Eingangsleistung unzureichend ist. Sobald die Last abnimmt, wird die überschüssige Leistung zur Aufladung der Batterie genutzt.

Anzeige und WiFi

Das Display stellt Informationen zu den Batterie-, Wechselrichter- und Solarladeregler-Parametern dar. Diese können dann über ein Smartphone oder ein anderes WiFi-fähiges Gerät angerufen und analysiert werden. Darüber hinaus ermöglicht WiFi die Konfiguration des Systems und die Anpassung von Einstellungen. Die kostenlose Website oder App von Victron Energy für die Fernüberwachung (VRM) bietet außerdem die Möglichkeit, sämtliche Informationen deines Systems in einem umfassenden grafischen Format darzustellen. Über das Portal können Systemanpassungen aus der Ferne vorgenommen und Alarmmeldungen per Mail empfangen werden.

Technische Daten

Allgemein

• Schnittstellen: BMS-Can, USB, Ethernet, VE:Direct, WiFi
• Betriebstemperaturbereich: -20°C - +45°C
• Schutzklasse: IP21
• Gewicht: 26 kg
• Abmessungen: 499 x 268 x 237

Wechselrichter

• Eingangsspannungsbereich: 19-33 V
• Nominaler Gleichstrom: 150 A
• Nominale Batteriespannung: 24 V
• Ausgangsspannung: 230V AC
• Frequenz: 50 Hz
• Kont. Ausgangsleistung (bei 25°C): 3000 VA / 2400 W
• Kont. Ausgangsleistung (bei 40°C/55°C): 2200 W / 1700 W
• Max. Einspeiseleistung: 3000 VA / 2470 W
• Nennstrom: 11 A
• Spitzenleistung: 5500 W
• Max. Wirkungsgrad: 94%

Ladegerät

• Eingangsspannungsbereich: 187-265V AC
• Eingangsfrequenz: 45-55 Hz
• Ladespannung (Konstantspannung): 28,8 V
• Ladespannung (Erhaltungsladung): 27,6 V
• Lagermodus: 26,4 V
• Max. Batterieladestrom: 70 A

SmartSolar-Laderegler

• MPPT 250/70-Tr
• Max. Ausgangsstrom: 70 A
• Max. PV-Leistung: 2000 W
• Max. PV-Leerlaufspannung: 250 V
• Max. PV-Kurzschlussspannung: 35 A
• Max. Wirkungsgrad: 99%
• Eigenverbrauch: 20 mA
• Konstant-Ladespannung: 57,6 V
• Erhaltungs-Ladespannung: 55,2 V

Lieferumfang:

1x Victron Energy EasySolar-II GX 24/3000/70-32 MPPT 250/70 GX

1x Bedienungsanleitung
